3M 7419 | Poliimid Film Bant | Silikonsuz | Akrilik Yapıştırıcı | Düşük Statik | Kapton Bant

Ürün Açıklaması

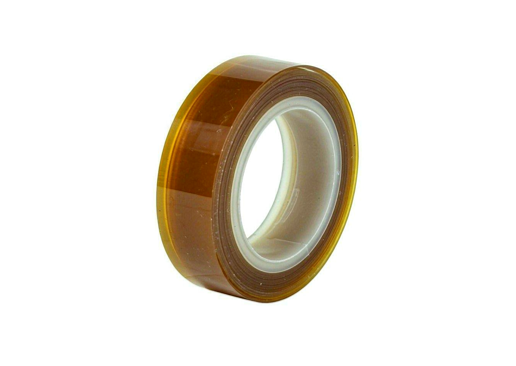

3M 7419, PCB lehim maskeleme ve diğer yüksek ısı adımları için üretilmiş, düşük statikli, silikonsuz poliimid (Kapton®) tek katlı yüksek sıcaklık bandıdır, kehribar rengindedir, toplam 1.8mil/0.046mm kalınlığında, 1mil/0.025mm DuPont Kapton film ve özel silikonsuz akrilik PSA içerir; standart rulo 33m/36yd polietilen çekirdek üzerine sarılıdır. Dalga/lehim-yeniden akış koruması için pedler, altın parmaklar, delikler ve konektörler. 260°C/500°F'de 10 dakika sonra FR-4, altın, bakır ve silikondan az/hiç kalıntı bırakmadan temiz bir şekilde çıkarılabilir; silikonsuz akrilik, sonraki yapıştırma/konformal kaplamayı olumsuz etkileyecek kirlenmeyi azaltır, statik dağıtıcı davranışı ise ESD'ye duyarlı hatlar ve zorlu kimyasal ve toz boya maskeleme için uygundur.

Yapı

Özellikler

• Silikonsuz akrilik, kirlenme yok: silikon yağı göçü olmadan lehim maskesi için silikonlu PI'nin (örn. 5413/7413 aileleri) yerini alır; sonraki lehimleme, tel bağlama, alt dolgu ve konformal kaplama için daha güvenlidir.
• Düşük statik dağıtıcı: açılma/çıkarma statik ＜100V, yüzey direnci 5×10⁶Ω/sq; SMT/yarı iletken/HD/optoelektronik hatlarda standart silikonlu PI'den daha az ESD riski.
• 260°C kısa pişirme sonrası temiz çıkarma: Kapton ve özel akrilik, bakır/FR-4/altın/silikon üzerinde 10 dakika boyunca 260°C/500°F'de tutunur ve az/hiç leke/kalıntı bırakmadan çıkar; krep/UPVC/PET'ten çok daha sıcak ve bazı akrilik PI'lerden daha lehim sonrası temiz.
• Boyutsal olarak kararlı, yalıtkan PI: 0.046mm film lehim ısısı büzülmesine/yanmasına direnir, dielektrik 6000V, kenar çökmesi olmadan ince pedleri/altın parmakları maskeler; kağıt/bez yüksek sıcaklık bantlarından daha ince/temiz, kalın köpükten daha düz.
• Kimyasallara dayanıklı zorlu maske: özel yüksek sıcaklık akrilik, emtia akrilik filmden daha iyi etiketleme/temizleme/toz boya yüksek sıcaklık maskesi için uygundur; silikonsuz olması toz kürleme silikon lekelerini de azaltır.
• Kehribar yarı saydam hizalama için: PCB uygulaması sırasında izleri/altın parmakları/etiket kenarlarını görün; opak folyo/bezden daha hassas, şeffaf PET'ten daha sıcak.
• Astarsız standart / astarlı dönüşüm: 7419 astarı el/dağıtıcı için; 7419L PET astarı altın parmak şekilleri, delik maskeleri ve temiz kalıp kesim atığı ile otomatik yerleştirme için; astarlı silikonlu PI'den daha kolay dönüşüm.
• Pürüzsüz yüzeylerde kontrollü yapışma eğrisi: orta çelik/bakır başlangıç, 72 saatte daha güçlü, 260°C/10dk'da yüksek ancak tanımlanmış temiz çıkarılabilir; silikonlu PI'den daha 'sıcak=daha sıkı' yapışanlar için kalıntıya duyarlı yeniden işleme için daha iyi.

Uygulamalar

• PCB dalga/yeniden akış lehim maskesi: pedler, altın parmaklar, delikler, BGA kenarları ve konektör pinleri dalga/yeniden akış/seçici lehim öncesi; şerit sonrası düşük cüruf/kalıntı.
• Altın parmak/kaplamalı altın koruması: DIMM yuvaları, konektörler, altın kontaklar ve anahtar altın yüzeyler yüksek sıcaklık adımları sırasında - silikonsuz ve hassas altın için düşük statikli.
• Kalıntıya duyarlı elektronik alt tabakalar: FR-4, bakır folyo, silikon, seramik ve lehim maskesi geçici kaplaması, sonraki yapıştırma/dağıtma/konformal kaplama sıfır silikon gerektirdiğinde.
• SMT/yarı iletken ESD'ye duyarlı: çevredeki SMD yüksek sıcaklık maskesi, wafer/paket geçici tutma, kurşun çerçeve küçük parça koruması düşük açılma statikli.
• Kimyasal/dağlama ve toz yüksek sıcaklık maskesi: temizleme, mikro-dağlama, kısa kimyasal maruziyet ve toz boya kürleme maskeleme, akrilik kimyasal direnci artı silikon yok.
• HDD/optik/sensörler: kafa düzenekleri, lens namluları ve optik pencere jig kapağı, düşük statik ve parçacık/yağ riskini azaltmak için silikon yok.
• Kalıp kesim şekilli maskeler: 7419L veya dönüştürülmüş altın parmak şekilleri, delik noktaları, dar iz maskeleri ve otomatik yerleştirme için PET astarlı besleyici şeritler.
• Geçici yüksek sıcaklık elektriksel yalıtım: ince PI yalıtım kılıfları, bobin terminalleri ve test fikstürü sıcak yüzeyleri (birincil dereceli yalıtım olarak değil; elektriksel spesifikasyonu onaylayın).
