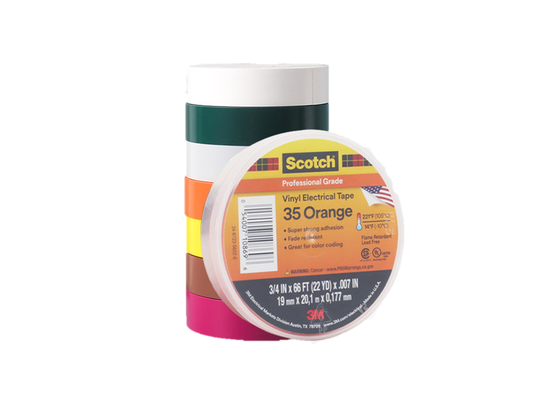

3M Scotch 35 | Renk Kodlama | Elektrik Bandı | Vinil Taşıyıcı

Ürün Açıklaması

3M Scotch 35, 3M'in profesyonel sınıfı renk kodlu PVC vinil elektrik bandıdır, nominal 7 mil / 0.178–0.18 mm, tek katlı aşındırıcı olmayan kauçuk bazlı veya kauçuk-reçine PSA, astarsızdır. 600 V'a kadar ek yerlerinin birincil yalıtımı, faz tanımlama, motor ucu renk kodlaması, boru hattı işaretlemesi, güvenlik bölgesi işaretlemesi, kablo demeti paketleme ve LV/MV/HV ek yerlerinin dış kaplaması için kullanılır. Elastik PVC, yüksek uzama, alev geciktiricilik, UV direnci (beyaz tamamen UV; diğer renkler solmaya dayanıklı), aşınma/nem/alkali/asit/çözücü direnci sağlar. Bölgesel TDS sıcaklık aralıkları değişir: bazıları 0–105°C, bazıları -10–105°C, UL510 nominal 80°C, IEC/CSA tipe göre sürekli (örneğin, lisansa göre F-PVC P/90 veya P/105); 9 veya 10 solmaya dayanıklı renk.

Yapı

Özellikler

• Çok renkli faz kodlaması: 3 fazlı/çok fazlı/nötr/toprak kimliği için 9/10 solmaya dayanıklı renk (kırmızı/sarı/yeşil/mavi/kahverengi/gri/beyaz/turuncu/mor, bazı pembe); siyah bant artı işaretleyici veya ısıyla daralan makaronlardan daha kolaydır.
• 7 mil elastik PVC uyumluluğu: 0.178–0.18mm, %225 uzama; küçük yarıçaplı ek yerlerinde ~5/8 genişliğe kadar yarım bindirme; PET/camdan daha yumuşak, kağıttan daha neme dayanıklı, ucuz renkli vinilden daha homojen.
• 600V yalıtım artı işaretleme: UL510/CSA 600V, dielektrik ~1250V/mil/49.2kV/mm, IR >10⁶MΩ; tek parça halinde birincil ek yalıtımı ve renk halkası, ayrı siyah+boya yok.
• Kauçuk/kauçuk-reçine aşındırıcı olmayan: çelik/destek yapışması 2.2N/10mm, düşük elektrolitik korozyon (faktör 0.9) Cu/Al uçlarda; asidik/geçici bez bantlardan daha güvenli uzun vadede.
• Alev geciktirici ve hava/UV dayanımı: UL510 alev geciktirici; beyaz tamamen UV, diğerleri dış/tesis/hücre sitesi güneş-yağmur için solmaya dayanıklı; FR olmayan renkli ambalaj bandından daha güvenli.
• Kimyasal/geniş ortam direnci: aşınma, nem, alkali, asitler, birçok çözücü (kapsam TDS'ye göre); motor uçlarını, boru hatlarını ve kablo demetlerini sadece etiket filminden daha iyi korur.
• Bölgesel sıcaklık aralıkları: bazıları 0–105°C, bazıları -10–105°C, UL510 nominal 80°C, IEC/CSA tipe göre 90/105°C; sadece iç mekan vinilinden daha iyi, ancak -10 altı bölgesel TDS'ye göre kullanılır.
• Şartnameye hazır dış kaplama: LV/MV/HV için kauçuk ek yeri/mastik üzerine yarım bindirme; faz rengini ve UV/mekanik ceketi tek başına monokrom bant yerine birleştirir.

Uygulamalar

• 3 fazlı/çok fazlı kimliği: dağıtım kolları, güç kabloları, panel barası renk halkaları sarı/yeşil/kırmızı veya kahverengi/siyah/gri A/B/C, N, PE için.
• Motor ucu kodlaması: yeniden sarılmış motorlar, terminaller, VFD/servo U/V/W uçları fazlar arası karışmayı önlemek için 35 ile sarılmıştır.
• Tel ek yeri birincil yalıtımı: 600V pigtail/krimp ek yerleri ≥2 yarım bindirme ile, yalıtım ve faz rengini bir arada sağlar.
• Kontrol/enstrüman kablo demeti kodlaması: PLC, DCS, terminal blokları ve sensör kabloları denetim/yeniden donanım izlenebilirliği için renk kodludur.
• Boru hattı işaretleri: atölye havası, su, yağ, vakum ve kimyasal hatlar güvenlik renk koduna göre boru gövdesi/vanalar üzerinde renk halkaları.
• Güvenlik bölgesi işaretlemesi: şalt odaları, kilitli/etiketli/enerjili uyarı şeritleri zemin/ekipman üzerinde renkli bant artı işaretlerle.
• MV/HV ek yeri dış kaplaması: kauçuk kendi kendine birleşen/mastik birincil üzerine, UV/aşınma/kirlilik koruması için faz rengine göre yarım bindirme 35.
• Kablo ceketi küçük onarım ve kimliği: LV kontrol ceketi çentikleri, hücre sitesi/iletişim hattı ayrımı, yeniden donanım eklenmiş hat renk halkaları.
